コンパクト多管式熱交換器 SHE-EXP型

仕様

チューブ
φ10.0x1.0t
材質
SUS304,SUS316,SUS316L,Titanium
規格
社内

▶ PDFで確認する

  • 標準材質はSUS304です。両端ノズルフランジの材質はSS400です。
  • フランジは全てJIS10kです。
  • ノズル上下付も製作可能です。

※cadデータ(dxf)はお問い合わせ下さい
納期：要お問い合わせ

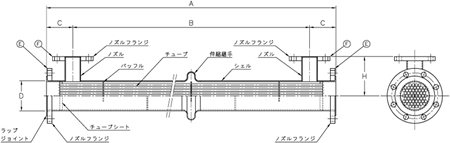

SHE-EXP寸法表

※使用圧力、使用温度：要お問合せ
型式 伝熱面積(㎡) A B C φD E F H 重量(kg)
SHE-50-EXP 0.43 1100 900 100 60.5 50A 32A 110 14
SHE-50-15-EXP 0.64 1600 1400 17
SHE-50-20-EXP 0.86 2100 1900 21
SHE-65-EXP 0.67 1100 900 100 76.3 65A 40A 110 21
SHE-65-15-EXP 1.00 1600 1400 26
SHE-65-20-EXP 1.34 2100 1900 31
SHE-80-EXP 0.92 1100 900 100 89.1 80A 50A 120 25
SHE-80-15-EXP 1.38 1600 1400 31
SHE-80-20-EXP 1.84 2100 1900 38
SHE-100-EXP 1.84 1100 900 100 114.3 100A 50A 150 35
SHE-100-15-EXP 2.76 1600 1400 46
SHE-100-20-EXP 3.68 2100 1900 57
SHE-125-EXP 2.83 1100 900 100 139.8 125A 65A 180 50
SHE-125-15-EXP 4.24 1600 1400 66
SHE-125-20-EXP 5.66 2100 1900 82
SHE-150-EXP 4.18 1100 850 125 165.2 150A 80A 210 67
SHE-150-15-EXP 6.27 1600 1350 88
SHE-150-20-EXP 8.36 2100 1850 110
SHE-200-EXP 7.34 1130 850 140 216.3 200A 80A 210 105
SHE-200-15-EXP 11.01 1630 1350 143
SHE-200-20-EXP 14.68 2130 1850 181
SHE-250-EXP 11.45 1130 830 150 267.4 250A 100A 250 156
SHE-250-15-EXP 17.17 1630 1330 212
SHE-250-20-EXP 22.90 2130 1830 268

特徴

  • 商品を規格化することにより短納期、低価格を実現しました。
  • ステンレス製、チタン製の極薄の細管を採用している為、伝熱管内の流速が早くなる事で乱流効果が高まり高効率の能力を発揮します。
  • 極細管内の流速が早くなる事により乱流効果を生じ自浄作用を発生させることでスケールの付着が困難になります。
  • 小型軽量であるため、設置場所を問いません。
  • 配管途中に設置するインライン型として、縦置・横置でも設置が可能です。
  • ステンレス製、チタン製と耐食性に優れた材質で長寿化が期待できます。
  • コンパクト化により内容積が小さい為、圧力容器適用外での使用が可能です。
  • 熱伸縮に対する問題を伸縮継手を設けることで対応が可能です。

用途

  • 液-液の加熱、冷却
  • ガス-液の加熱、冷却
  • ガス-ガスの加熱、冷却
  • 凝縮器（コンデンサー）
  • ラボ(実験機）用熱交換器
