水槽挿入型伝熱管 USS型

仕様

チューブ
φ8.0 ✕ 0.6t
材質
SUS304、SUS316、SUS316L
規格
社内
  • 標準材質はSUS304です。
  • フランジは全てJIS5kです。
  • 挿入ノズルパイプ内径(φD)にご注意願います。

※cadデータ(dxf)はお問い合わせ下さい。
納期:要お問い合わせ

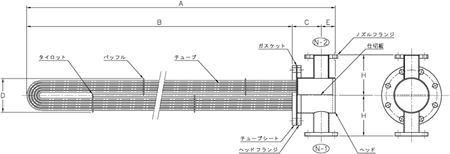

USS寸法表

※使用圧力:要お問合せ
型式 伝熱面積(㎡) A B C φD E H 重量(kg) N-1 N-2
USS-305 0.34 663 543 75 82.5 45 130 8 32A 32A
USS-310 0.68 1163 1043 10
USS-315 1.00 1663 1543 11
USS-405 0.67 693 553 90 107.5 50 150 12 40A 40A
USS-410 1.30 1193 1053 15
USS-415 1.93 1693 1553 19
USS-505 1.18 713 563 95 133.0 55 160 17 50A 50A
USS-510 2.36 1213 1063 22
USS-515 3.30 1713 1563 27
USS-605 1.70 733 573 100 158.0 60 180 24 65A 65A
USS-610 3.20 1233 1073 31
USS-615 4.70 1733 1573 38
USS-805 3.51 773 603 105 206.0 65 210 38 80A 80A
USS-810 6.60 1273 1103 52
USS-815 9.68 1773 1603 66

特徴

  • ステンレス製の極薄の細管を採用しているため、伝熱管の流速が早くなる事で乱流効果が高まり高効率の能力を発揮します。
  • 商品を規格化することにより短納期、低価格を実現しました。
  • 極細管内の流速が早くなる事により乱流効果を生じ自浄作用を発生させることでスケールの付着が困難になります。
  • 小型軽量であるため、設置場所を問いません。
  • 配管途中に設置するインライン型として、縦置・横置でも設置が可能です。
  • ステンレス製により耐食性に優れた材質で長寿化が期待できます。
  • コンパクト化により内容積が小さい為、圧力容器適用外での使用が可能です。
  • Uチューブを採用することで熱伸縮に対する問題を解決しました。

用途

  • タンクの加温、冷却
  • 凝縮器(コンデンサー)
