ホーム > 製品一覧 > 水槽挿入型伝熱管 FND型

製品一覧

水槽挿入型伝熱管 FND型

仕様

チューブ
φ25.4 ✕ 1.0t(SUS304)
φ25.4 ✕ 0.5t(Titanium)
材質
SUS304、SUS304L、SUS316、SUS316L、Titanium、ハステロイ

※cadデータ(dxf)はお問い合わせ下さい。
納期:要お問い合わせ

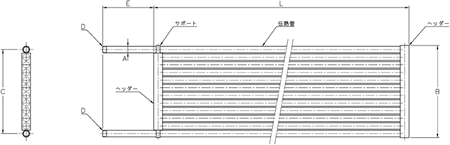

FND寸法表 ※変更可 要お問い合わせ

単位:mm
型式 伝熱面積(㎡) L A B C D E
FND-500L-4P 0.15 500 25.4 145 105 R 3/4 200
FND-750L-4P 0.23 750
FND-1000L-4P 0.31 1000
FND-1500L-4P 0.47 1500
FND-500L-6P 0.23 500 25.4 215 175 R 3/4 200
FND-750L-6P 0.35 750
FND-1000L-6P 0.47 1000
FND-1500L-6P 0.71 1500
FND-500L-8P 0.31 500 25.4 285 245 R 3/4 200
FND-750L-8P 0.47 750
FND-1000L-8P 0.63 1000
FND-1500L-8P 0.95 1500
FND-500L-10P 0.39 500 25.4 355 315 R 3/4 200
FND-750L-10P 0.59 750
FND-1000L-10P 0.79 1000
FND-1500L-10P 1.19 1500
FND-500L-12P 0.47 500 25.4 425 385 R 3/4 200
FND-750L-12P 0.71 750
FND-1000L-12P 0.95 1000
FND-1500L-12P 1.43 1500

特徴

  • 小型の投込型伝熱管設計により自由な組み合わせが可能となりました。
  • 商品を規格化することにより短納期、低価格を実現しました。

用途

  • タンクの加温、冷却
  • 凝縮器(コンデンサー)

お気軽にお問い合わせ下さい
